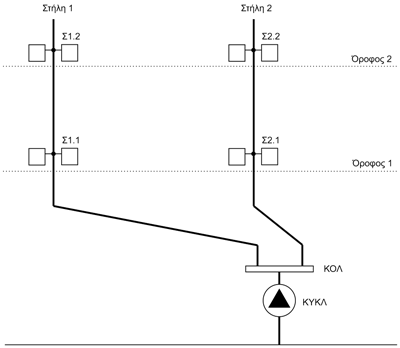

Θυμίζουμε ότι στο δισωλήνιο τα θερμαντικά σώματα συνδέονται απ’ ευθείας στις κατακόρυφες στήλες. Χρησιμοποιούμε το παράδειγμα του σκαριφήματος της παρακάτω Εικόνας για να περιγράψουμε το κατακόρυφο δίκτυο που θέλουμε να δημιουργήσουμε. Το δίκτυο αποτελείται από δύο κατακόρυφες στήλες Σ1 και Σ2, που καταλήγουν στο συλλέκτη (ΚΟΛ) του λεβητοστασίου, στο οποίο συνδέεται η κατάθλιψη του κυκλοφορητή. Κάθε στήλη έχει δύο κόμβους και σε κάθε κόμβο συνδέουμε δύο θερμαντικά σώματα.
Κατακόρυφο δίκτυο δισωληνίου συστήματος
Ο ευκολότερος τρόπος για να δημιουργήσετε τους κόμβους του κατακόρυφου δικτύου, είναι να επιλέξετε την Αυτόματη Δημιουργία από το δέντρο. Ορίζετε τα βασικά στοιχεία του δικτύου, δηλαδή δώστε:
- Αριθμός Επιπέδων=2
- Αριθμός Στηλών=2
- Αριθμός Κόμβων ανα Επίπεδο=2 (γιατί σε κάθε κόμβο συνδέονται 2 θερμαντικά σώματα)
- και κατόπιν κάντε κλικ στο κουμπί αυτόματη δημιουργία κόμβων
Το φύλλο με τους κόμβους γεμίζει με γραμμές. Για να ολοκληρωθεί η διαδικασία θα πρέπει να συνδέσετε στους κόμβους τα θερμαντικά σώματα. Αυτό γίνεται συμπληρώνοντας τις στήλες Διαμέρισμα, Επίπεδο, Δωμάτιο για κάθε γραμμή του πίνακα.
Η σύνδεση των θερμαντικών σωμάτων γίνεται έμμεσα, δηλαδή συνδέετε τα δωμάτια στο κατακόρυφο. Αυτό είναι πολύ σημαντικό γιατί αν, για οποιοδήποτε λόγο, αλλάξουν οι θερμικές απώλειες του δωματίου, αυτόματα υπολογίζεται το νέο θερμαντικό σώμα, η νέα παροχή και επιλύεται όλο το κατακόρυφο δίκτυο.
Το διάγραμμα του κατακόρυφου δικτύου σχεδιάζεται αυτόματα.
Καρτέλες κόμβου
Κάνοντας κλικ σε μία γραμμή στο δέντρο οι καρτέλες Σωλήνας και Θερμαντικό σώμα γεμίζουν με τα στοιχεία της επιλεγμένης γραμμής.
